電線電纜制造工藝流程細節
電線電纜是以長度為基本計量單位，所有電線電纜從導體加工開始，在導體的外圍一層一層地加上絕緣、屏蔽、成纜、護層等而制成電線電纜產品。產品結構越復雜，疊加的層次就越多。
電線電纜生產工藝流程

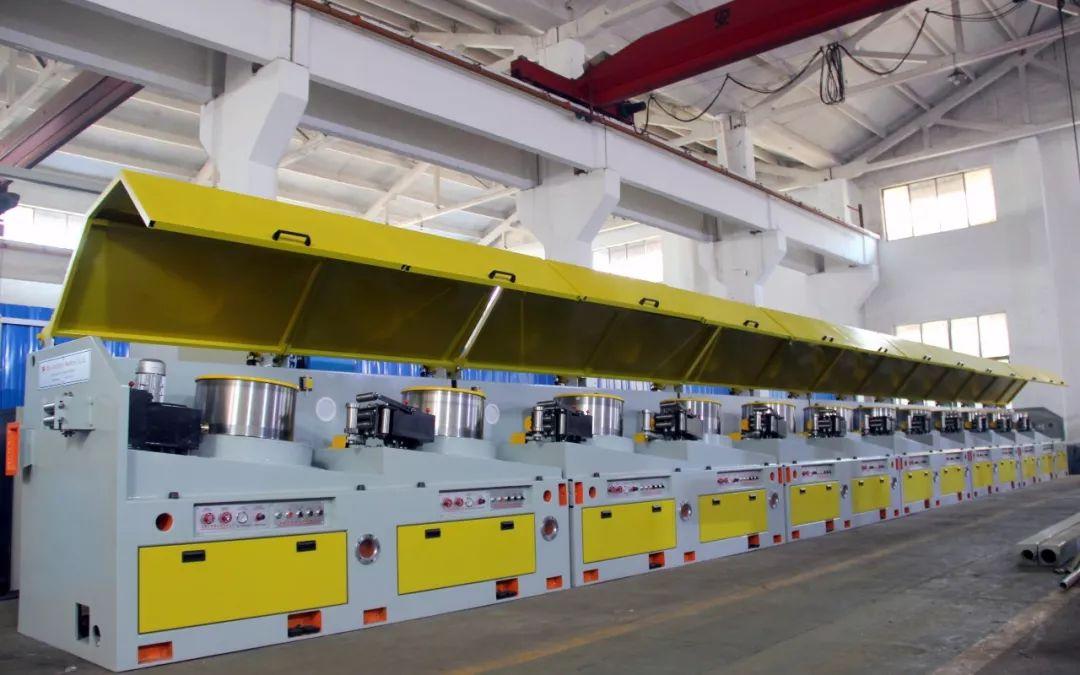

1、銅、鋁單絲拉制
電線電纜常用的銅、鋁桿材，在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其截面減小、長度增加、強度提高。拉絲是各電線電纜公司的首道工序，拉絲的主要工藝參數是配模技術。

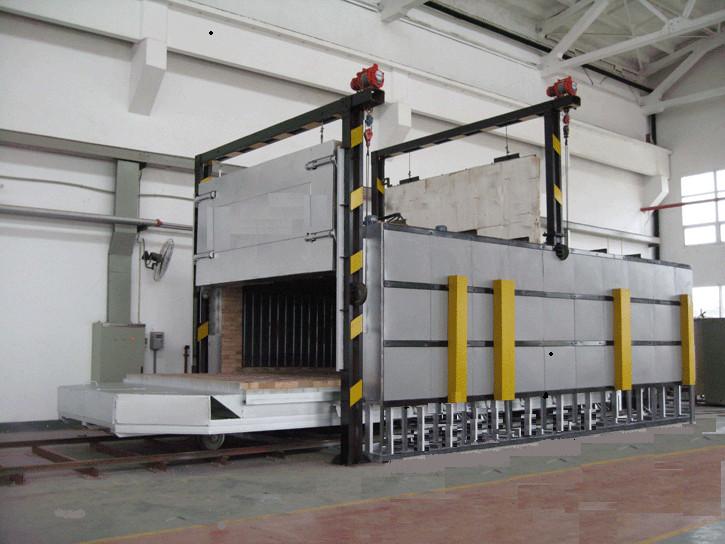

2、單絲退火
銅、鋁單絲在加熱到一定的溫度下，以再結晶的方式來提高單絲的韌性、降低單絲的強度，以符合電線電纜對導電線芯的要求。退火工序關鍵是杜絕銅絲的氧化。
3、導體的絞制
為了提高電線電纜的柔軟度，以便于敷設安裝，導電線芯采取多根單絲絞合而成。從導電線芯的絞合形式上，可分為規則絞合和非規則絞合。非規則絞合又分為束絞、同心復絞、特殊絞合等。
為了減少導線的占用面積、縮小電纜的幾何尺寸，在絞合導體的同時采用緊壓形式，使普通圓形變異為半圓、扇形、瓦形和緊壓的圓形。此種導體主要應用在電力電纜上。

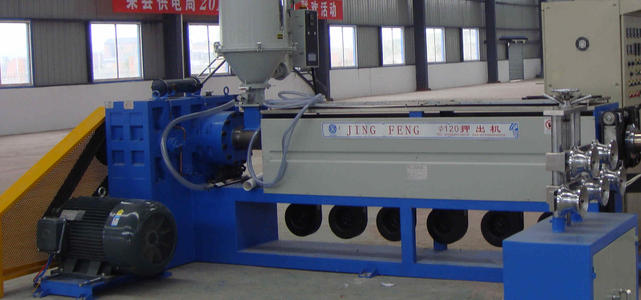

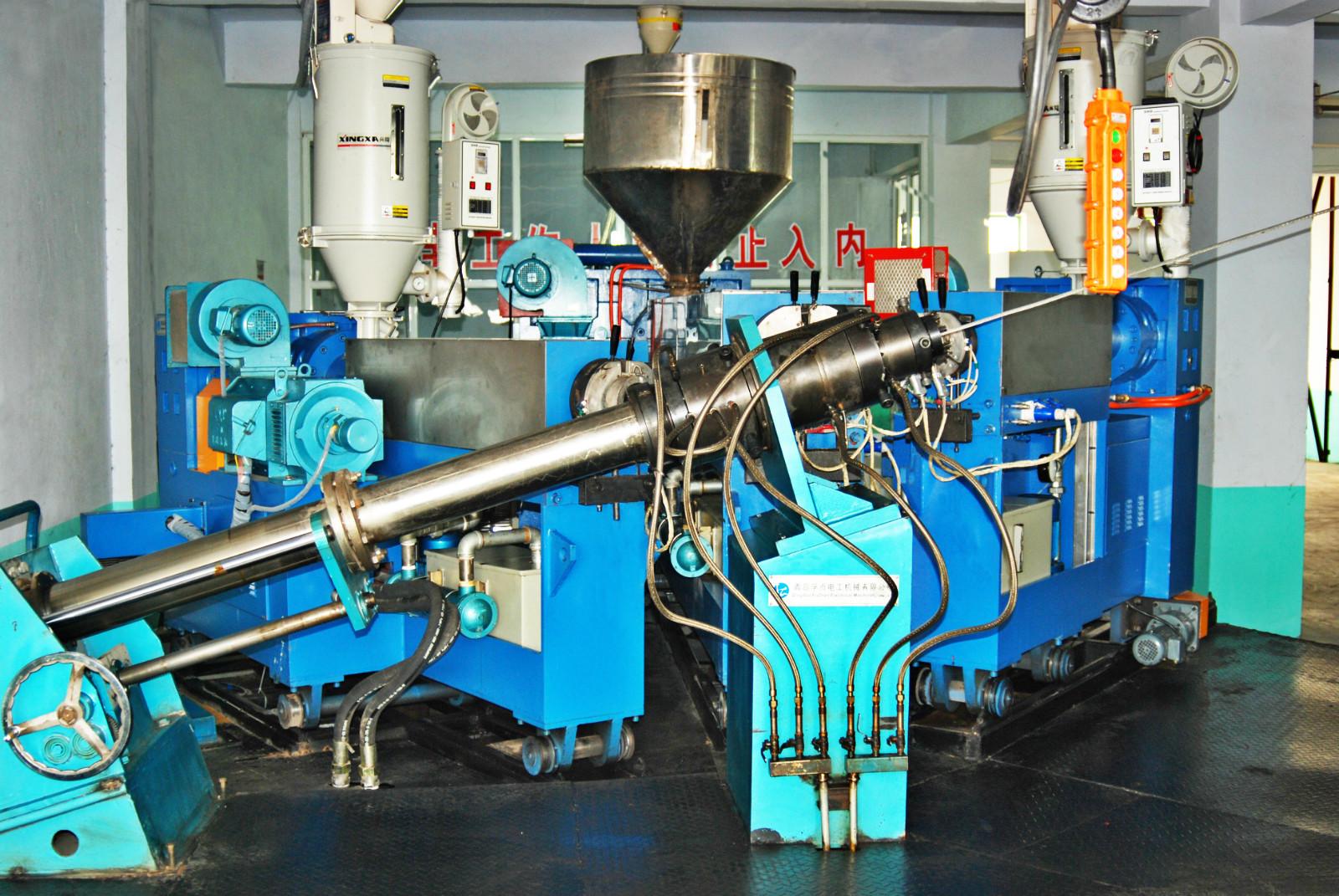

4、絕緣擠出
塑料電線電纜主要采用擠包實心型絕緣層，塑料絕緣擠出的主要技術要求：
4.1.偏心度：擠出的絕緣厚度的偏差值是體現擠出工藝水平的重要標志,大多數的產品結構尺寸及其偏差值在標準中均有明確的規定。
4.2.光滑度：擠出的絕緣層表面要求光滑，不得出現表面粗糙、燒焦、雜質的不良質量問題。
4.3.致密度：擠出絕緣層的橫斷面要致密結實、不準有肉眼可見的針孔，杜絕有氣泡的存在。

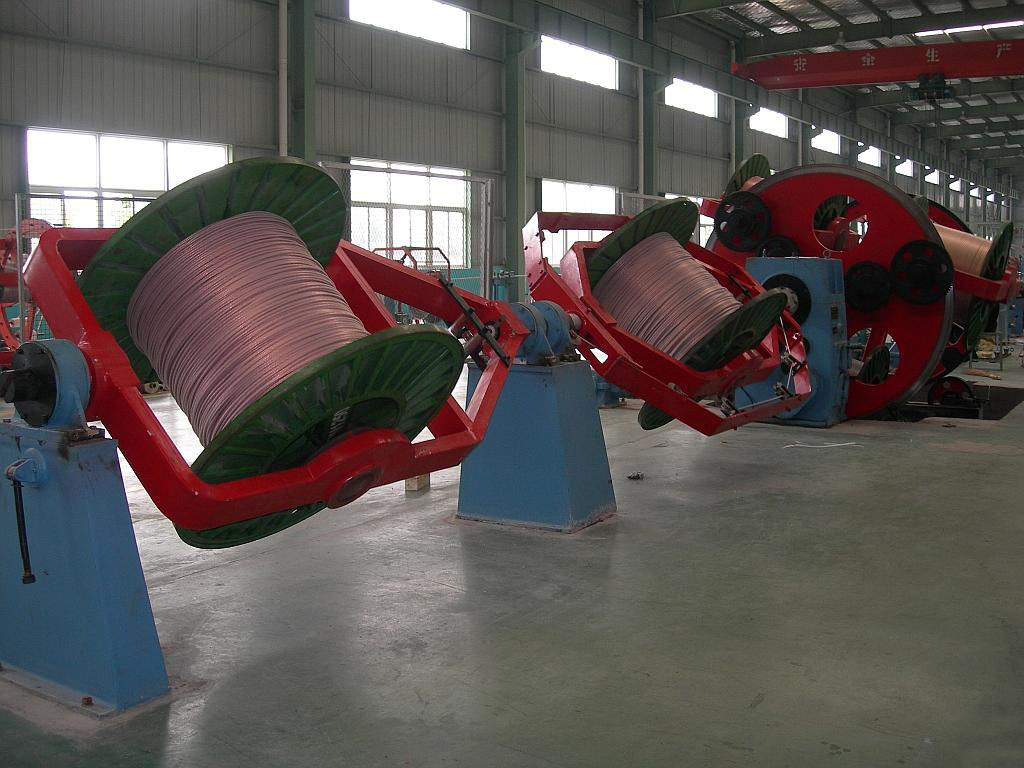

5、成纜
對于多芯的電纜為了保證成型度、減小電纜的外形，一般都需要將其絞合為圓形。絞合的機理與導體絞制相仿，由于絞制節徑較大，大多采用無退扭方式。
成纜的技術要求：一是杜絕異型絕緣線芯翻身而導致電纜的扭彎;二是防止絕緣層被劃傷。
大部分電纜在成纜的同時伴隨另外兩個工序的完成：一個是填充，保證成纜后電纜的圓整和穩定;一個是綁扎，保證纜芯不松散。
6、內護層
為了保護絕緣線芯不被鎧裝所硌傷，需要對絕緣層進行適當?shù)谋Ｗo(hù)，內護層分：擠包內護層(隔離套)和繞包內護層(墊層)。繞包墊層代替綁扎帶與成纜工序同步進行。
7、裝鎧
敷設在地下電纜，工作中可能承受一定的正壓力作用，可選擇內鋼帶鎧裝結構。電纜敷設在既有正壓力作用又有拉力作用的場合(如水中、垂直豎井或落差較大的土壤中)，應選用具有內鋼絲鎧裝的結構型。
8、外護套
外護套是保護電線電纜的絕緣層防止環境因素侵蝕的結構部分。外護套的主要作用是提高電線電纜的機械強度、防化學腐蝕、防潮、防水浸人、阻止電纜燃燒等能力。根據對電纜的不同要求利用擠塑機直接擠包塑料護套。
